建築用語の基本のキ



今回は、建築用語のお話です。
図面の内容を100％理解できる人は、建築業界にたずさわる人でもほとんどいません。
基本の用語だけを覚えて「後は担当者に教えてもらおう！」でいいと思います。
覚えておくといい基本の建築用語についてお話しします。

面積

㎡以外では畳・帖・坪があります。

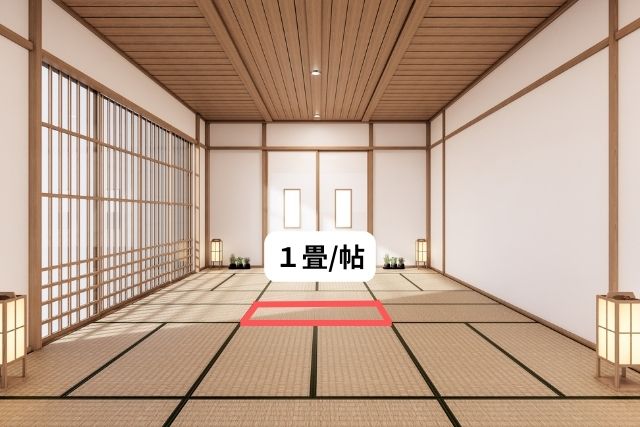

畳/帖

はっきりとした決まりがない単位です。
1畳・1帖は、どちらも畳1枚分の広さで、畳は和室、帖は洋室の広さを表すときに使いますが、和室洋室の関係が無く畳も帖も使われています。
では、1畳／1帖は何㎡でしょう？
これも決まりはなく、
京間：1.82㎡　中京間：1.65㎡　江戸間：1.54㎡　団地間：1.44㎡
といった具合にバラバラです。
後でお話する建築図面のグリッドは910㎜（0.91m）なので、1畳・1帖＝1.65㎡（1.82m×0.91m＝1.65㎡）で使われることが多いように思います。

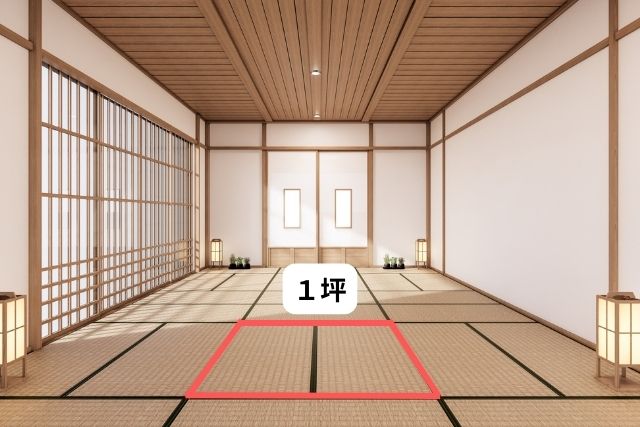

坪

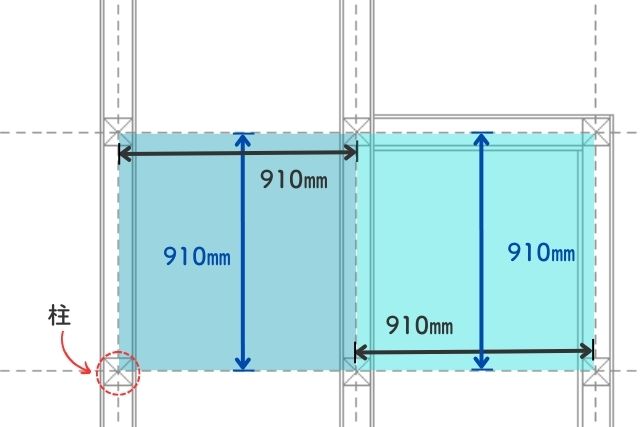

910㎜間隔で表記されたグリッドの4マス分＝中京間の2畳分が１坪＝3.31㎡です。
計算式では1.82m×1.82m＝3.31㎡になります。

長さ

グリッド

図面を描くときに基準となるタテとヨコの線のこと。一般的に、グリッドのほとんどは910㎜間隔で描かれていることが多いです。
単位は ㎜ 表記が一般的で、単位が記載されていない場合は、㎜ を省いていることが多いです。

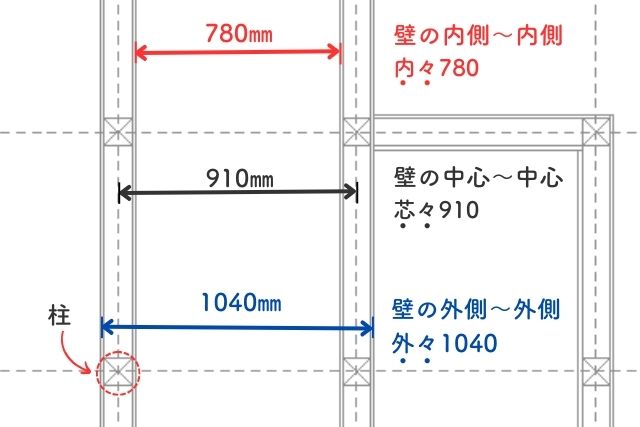

また、覚えておいてほしいのは、寸法を表すときに 「○○910」 と言うときがあって、この○○が3種類あるということです。

角

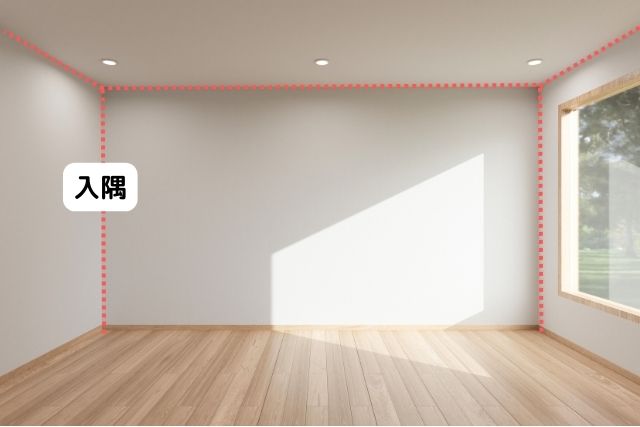

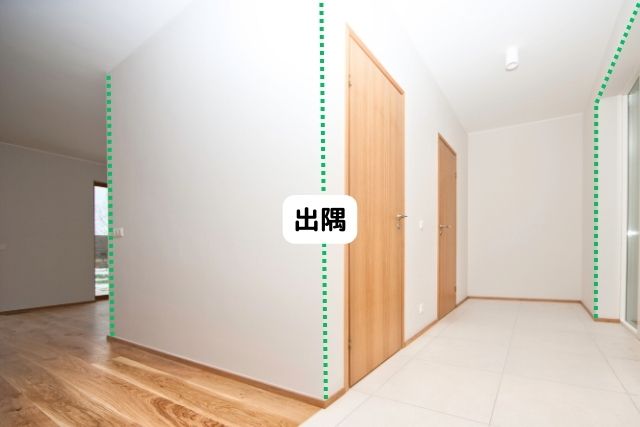

入隅と出隅です。下の画像を参考にしてください。

高さ

部材

見切り材

異なる材料同士で仕上げるときに生じる段差や隙間を解消するために使う部材のこと。



窓

掃出し窓

窓の下の部分が床まである窓のこと。窓を開けて、部屋のホコリやゴミをほうきを使って外に掃出していたことから、「掃出し窓」と呼ばれています。

中連窓

窓の下の部分が、壁の中ほどにある窓のこと。中連窓の取付け高さは2mくらいが多いですが、高い位置に設置する高窓や、掃出し窓のように床の高さに合わせる地窓もあります。



その他

下地

クロスを貼ったり漆喰を塗ったりするために必要な部材のことを指したり、壁掛けテレビや手摺を設置するために必要な部材のことを指したります。
